روشن شدن چراغ هشدار سیستم شارژ (Charging System Warning Light) که در میان عموم به عنوان روشن شدن چراغ باتری ماشین شناخته میشود، یکی از مهمترین اخطارهای ایمنی و فنی در خودرو است. بر خلاف تصور رایج، این اخطار لزوماً به معنای خرابی سلولهای فیزیکی باتری نیست؛ بلکه نشاندهنده اختلال در سیستم شارژ و افت ولتاژ شبکه برق خودرو است.
سیستم الکتریکی خودروهای امروزی ساختاری وابسته به تعادل ولتاژ و جریان پایدار دارد. زمانی که چراغ باتری در صفحه کیلومتر روشن میشود، یعنی خودرو دیگر متکی به جریان تولیدی دینام نبوده و تمام بار الکتریکی قطعات حیاتی به باتری منتقل شده است. این وضعیت آغاز یک شمارش معکوس تا تخلیه کامل انرژی الکتریکی و خاموش شدن قطعی موتور است.
مکانیسم عملکرد سیستم شارژ و مفهوم دقیق چراغ اخطار
برای درک صحیح علت روشن شدن این چراغ، باید تفکیک عملکرد دو قطعه اصلی سیستم شارژ مشخص باشد:
- باتری (Storage Device): باتری صرفاً یک ذخیرهساز انرژی الکتروشیمیایی است. وظیفه اصلی آن تأمین جریان لحظهای بالا (Cranking Amps) برای راهاندازی استارتر موتور و روشن کردن خودرو است. پس از روشن شدن پیشرانه، نقش باتری به یک تثبیتکننده ولتاژ و مصرفکننده جانبی برای دریافت شارژ تغییر میکند.
- دینام یا آلترناتور (Power Generator): دینام مولد اصلی برق خودرو هنگام کارکرد موتور است. این قطعه با چرخش مکانیکی میللنگ که از طریق تسمه به پولی آن منتقل میشود، جریان متناوب (AC) تولید کرده و سپس به کمک پل دیود آن را به جریان مستقیم (DC) تبدیل میکند. ولتاژ خروجی دینام باید همواره بالاتر از ولتاژ نامی باتری باشد تا فرآیند شارژ صورت گیرد.
اگر خروجی دینام به هر دلیل به زیر ولتاژ پایانه باتری افت کند، جریان معکوس شده و جریان الکتریکی از باتری به سمت مدار کشیده میشود. سنسورهای پایش ولتاژ در رگولاتور یا واحد مدیریت توان در ECU این افت پتانسیل را شناسایی کرده و مدار چراغ هشدار باتری را روی پنل کیلومتر فعال میکنند.
روشن شدن چراغ باتری یکی از علائم هشداردهنده مهم است؛ اما تنها چراغ هشدار خودرو نیست. برای آشنایی کامل با مفاهیم تمامی نمادها و آلارمهای داشبورد، پیشنهاد میکنیم راهنمای جامع چراغهای هشدار پشت آمپر و ایرادات فنی رایج خودرو را مطالعه کنید تا در مواقع بحرانی، تصمیم درستی بگیرید.

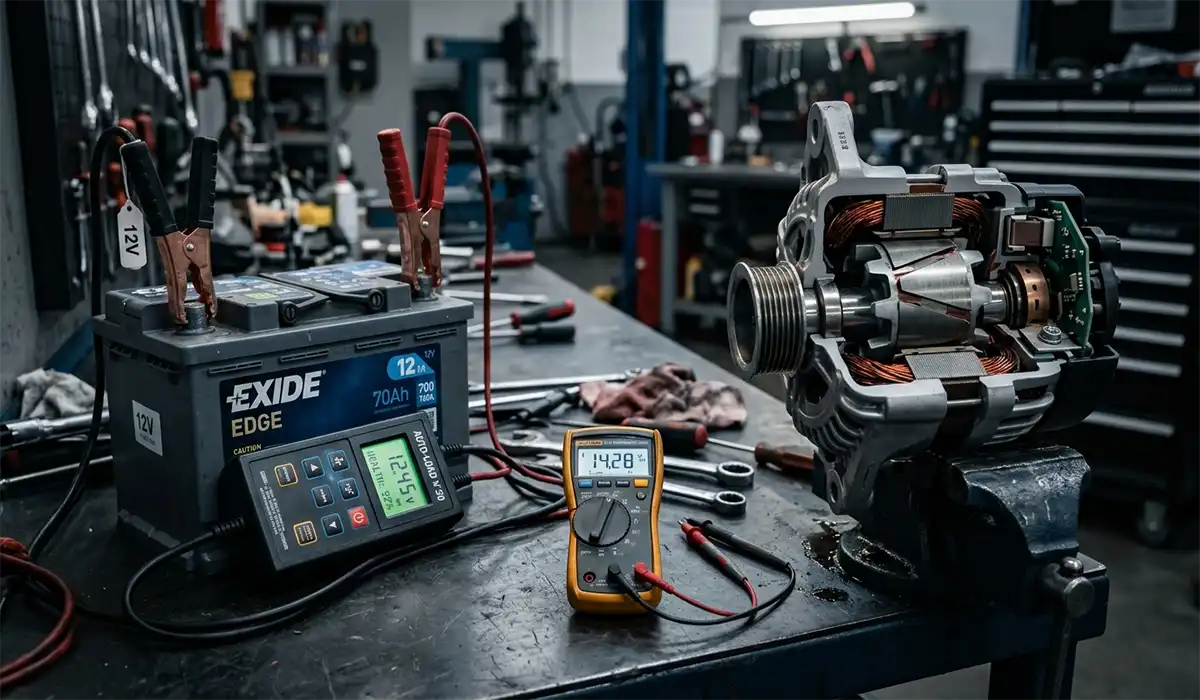

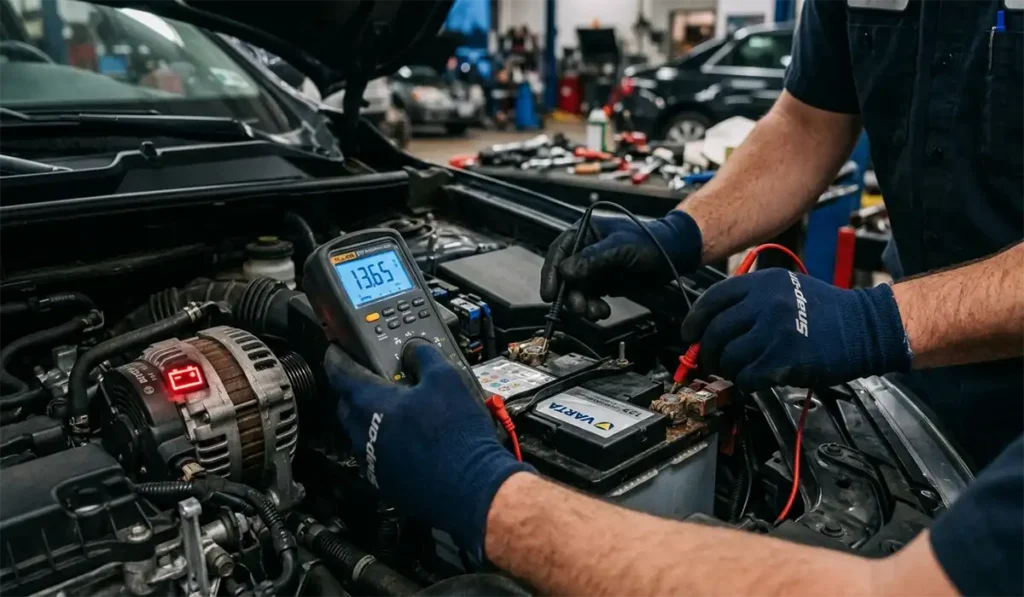

تفاوت فنی خرابی دینام با فرسودگی باتری
تفکیک این دو عیب برای جلوگیری از تعویض بیدلیل قطعات الزامی است. علائم رفتاری خودرو در هر یک از این دو حالت کاملاً متمایز است:
۱. نشانههای اختصاصی خرابی دینام (Alternator Failure)
- خاموش شدن ناگهانی در حین رانندگی: دینام معیوب توان تأمین برق کوئلها، انژکتورها و ECU را ندارد. پس از مصرف اندک ذخیره باقیمانده در باتری، احتراق متوقف شده و موتور در حال حرکت خاموش میشود.
- نوسان در ادوات برقی و شدت نور: با بالا رفتن و پایین آمدن دور موتور، شدت نور چراغهای جلو یا سرعت چرخش فن کابین تغییر میکند.
- روشن شدن خطاهای الکترونیکی همزمان: در پی افت ولتاژ سراسری، ماژولهای کنترلی خودرو نظیر ABS، ESP، کیسه هوا و گیربکس اتوماتیک کدهای خطای ولتاژ پایین (Low Voltage Codes) ثبت کرده و چراغهای مربوط به آنها روشن میشود.
- تخلیه مجدد باتری حتی پس از تعویض: نصب باتری کاملاً نو بر روی خودرویی با دینام خراب، تنها برای مدت کوتاهی مشکل را مخفی میکند و باتری جدید نیز طی چند ساعت تخلیه کامل خواهد شد.
۲. نشانههای اختصاصی فرسودگی باتری (Battery Degradation)
- ناتوانی در استارت زدن پس از خاموشی طولانی: بارزترین نشانه باتری معیوب، عدم استارتخوردن موتور در ابتدای صبح یا پس از چند ساعت توقف است.
- صدای تقتق یا تقه زدن استارت: به دلیل ناتوانی در تأمین جریان راهاندازی (CCA)، اتوماتیک استارت درگیر شده اما آرمیچر توان چرخش میللنگ را ندارد.
- پایداری کامل پس از روشن شدن کمکی: چنانچه خودرو با کابل به کابل (Jump Start) روشن شود، موتور بدون ریپ زدن و بدون روشن شدن چراغ باتری ماشین ساعتها کار خواهد کرد، زیرا دینام سالم بوده و برق مدار را تأمین میکند.
- تغییر شکل ظاهری باتری: بادکردگی دیوارهها، رسوب سولفات سفید/سبز روی قطبها، یا استشمام بوی اسید ناشی از اتمام عمر مفید صفحات سربی است.
جدول مقایسه تحلیلی: باتری خراب در برابر دینام خراب
| شاخص فنی / عملکردی | خرابی باتری (Battery Failure) | خرابی دینام (Alternator Failure) |
|---|---|---|
| وضعیت چراغ هشدار در حال حرکت | خاموش است (مگر در موارد اتصال کوتاه شدید) | روشن، چشمکزن یا کمنور و ممتد است |
| واکنش خودرو به گاز دادن | ولتاژ مدار ثابت و بدون تغییر در نور است | شدت نور چراغها با تغییر دور موتور نوسان میکند |
| عملکرد خودرو پس از باتری به باتری | خودرو روشن مانده و خاموش نمیشود | خودرو پس از چند ثانیه یا دقیقه مجدداً خاموش میشود |
| سرنوشت باتری پس از بروز مشکل | نیاز به تست شارژ و تعویض سلولها | باتری سالم بر اثر تخلیه عمیق دشارژ میشود |
| وضعیت قطعات مکانیکی سیستم | بدون صدا و ناهنجاری فیزیکی | احتمال صدای زوزه بلبرینگ یا بوی سوختگی تسمه |
| تست ولتاژ حین کارکرد موتور | بین 13.8 تا 14.4 ولت | کمتر از 13.0 ولت یا بیشتر از 15.0 ولت |
در برخی خودروهای مدرن، خرابی سیستم شارژ ممکن است با کاهش ولتاژ سنسورهای حیاتی منجر به خطای ECU شود. اگر علاوه بر چراغ باتری، چراغ چک موتور نیز روشن شده است، حتماً نیاز به دیاگ تخصصی برای بررسی کدهای خطای احتمالی دارید.

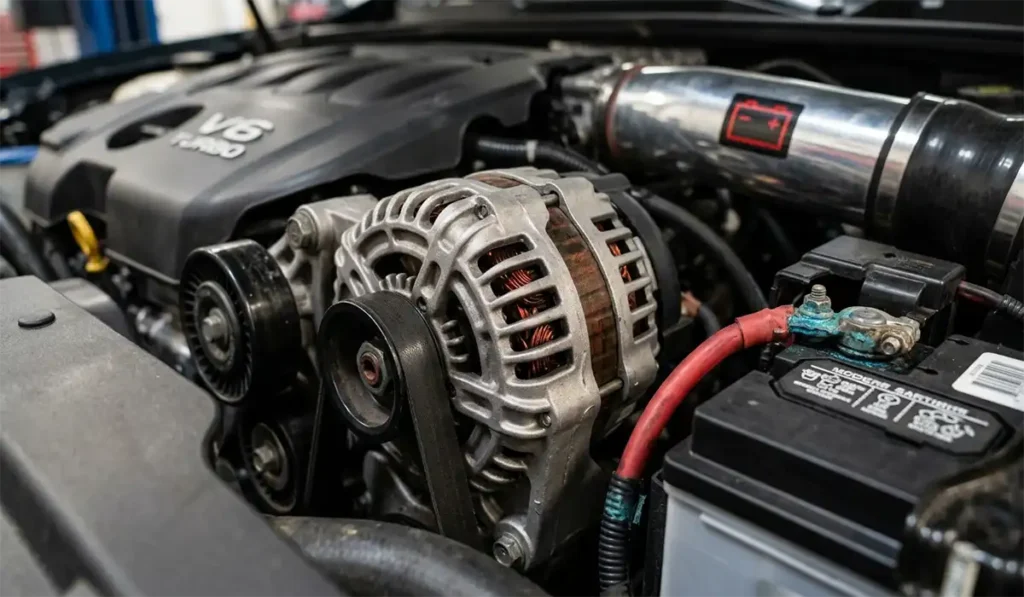

دلایل اصلی روشن شدن چراغ هشدار باتری
اختلال در چرخه شارژ محدود به سوختن کلی دینام نیست و میتواند ناشی از نقص در زیرمجموعههای مختلف الکترومکانیکی باشد:
سوختن آفتامات (رگولاتور ولتاژ)
فرسودگی زغالهای دینام (Carbon Brushes)
سوختن دیودهای یکسوکننده (Rectifier Diodes)
پارگی، شل شدن یا پوسیدگی تسمه دینام
فرسودگی هرزگرد و بلبرینگ پولی
رسوب و شل بودن اتصالات سرباتری و کابل بدنه (Grounding)
سولفاته شدن و اتصال کوتاه سلولهای داخلی باتری
۱. خرابی رگولاتور ولتاژ (آفتامات دینام)
آفتامات وظیفه دارد ولتاژ خروجی دینام را در محدوده استاندارد 13.8 تا 14.5 ولت ثابت نگه دارد. دو نوع نقص در رگولاتور رخ میدهد:
- عدم شارژ (Undercharging): ولتاژ به زیر ۱۲ ولت میرسد و باتری شارژ نمیشود.
- شارژ بیش از حد (Overcharging): ولتاژ به بیش از ۱۵ ولت میرسد. این وضعیت بسیار خطرناک است و موجب جوش آمدن الکترولیت باتری، تولید گاز هیدروژن و در نهایت انفجار فیزیکی باتری و سوختن مدارهای ECU میشود.
۲. فرسودگی زغالها و کالکتور دینام
زغالهای گرافیتی که جریان تحریک را به روتور منتقل میکنند، قطعات مصرفی هستند. با اتمام طول عمر مفید آنها و کاهش طول فیزیکی، تماس با کالکتور قطع شده و میدان مغناطیسی تشکیل نمیشود؛ در نتیجه تولید برق متوقف خواهد شد.
۳. خرابی پل دیود (دیودهای رکتیفایر)
پل دیود جریان متناوب تولیدی استاتور را به جریان مستقیم تبدیل میکند. سوختن یک یا چند دیود باعث ورود ولتاژ متناوب (AC Ripple) به مدار برق میشود. این امر نه تنها چراغ هشدار را فعال میکند، بلکه منجر به نویز شدید در سیستم صوتی، بدکار کردن سنسورهای موتور و تخلیه سریع باتری حتی در زمان خاموش بودن خودرو میشود.
۴. نقص در تسمه دینام و پولی هرزگرد
تسمه دینام حامل گشتاور موتور به شفت دینام است. موارد زیر بازدهی انتقال توان را از بین میبرند:
- شل بودن تسمه: لغزش تسمه روی پولی باعث میشود دینام به دور نامی مورد نیاز نرسد و خروجی آمپر کاهش یابد.
- پارگی کامل تسمه: تولید برق آنی متوقف شده و به دلیل قطع عملکرد واترپمپ در اکثر موتورها، خودرو در کمتر از چند دقیقه با خطر سوختن واشر سرسیلندر ناشی از افزایش دما مواجه میشود.
۵. قطعی یا مقاومت بالا در کابلهای اتصال زمین (اتصال بدنه)
سیمکشی فرسوده یا اتصالات سولفاته شده در محل اتصال کابل منفی باتری به شاسی و پوسته موتور، مقاومت الکتریکی بالایی ایجاد میکند. این افت پتانسیل، مدار بازخورد ولتاژ به رگولاتور را مختل ساخته و با وجود سالم بودن دینام، اخطار شارژ صادر میشود.
دقت کنید که پارگی تسمه دینام فقط سیستم برق را مختل نمیکند؛ این تسمه در بسیاری از خودروها مسئول چرخاندن واترپمپ است. در صورت مشاهده هرگونه بوی سوختگی یا بالا رفتن غیرعادی دما، برای جلوگیری از آسیب به موتور، بخش دلایل داغ شدن موتور و اقدامات فوری هنگام بالا رفتن آمپر آب را بهدقت مرور کنید.
پروتکل ایمنی و اقدامات فوری در زمان روشن شدن چراغ باتری
روشن شدن این علامت نشان میدهد خودرو تنها با انرژی ذخیره شده در باتری کار میکند. ادامه مسیر نیازمند اجرای مدیریت اضطراری بار مصرفی است:
{هشدار مهم فنی}
از خاموش کردن موتور در نقاط ناامن جاده، لاینهای سرعت اتوبان و تقاطعها اکیداً خودداری کنید. به محض بستن سوییچ، برق استارت خودرو تأمین نخواهد شد و خودرو تا پیش از تعمیر سیستم یا تعویض باتری روشن نمیگردد.
گامهای اجرایی اضطراری:
- خاموش کردن تمام مصرفکنندههای برقی غیرحیاتی:
- سیستم تهویه و کولر (A/C) را فوراً قطع کنید (کمپرسور و فن بالاترین مصرف آمپر را دارند).
- سیستم صوتی، نمایشگرها، شارژرهای گوشی و گرمکنهای صندلی و شیشه عقب را خاموش کنید.
- از تغییر وضعیت مکرر شیشهبالابرها پرهیز نمایید.
- در طول روز چراغهای اصلی را خاموش کنید؛ در شب تنها از نور پایین استفاده کرده و از مهشکن و نور بالا استفاده نکنید.
- بررسی رفتار پدال ترمز و فرمان: در خودروهای مجهز به پمپ هیدرولیک برقی یا بوسترهای برقی، افت ولتاژ موجب سفت شدن ناگهانی فرمان و پدال ترمز میشود. آمادگی فیزیکی برای اعمال نیروی بیشتر بر این کنترلرها را داشته باشید.
- تغییر لاین به سمت شانه ایمن جاده: به آرامی سرعت را کاهش داده و به سمت خروجی جاده یا پارکینگ امن حرکت کنید.
- بررسی ظاهری پس از توقف ایمن: کاپوت را باز کرده و با استفاده از چراغ قوه وضعیت سلامت فیزیکی تسمه دینام، سفت بودن سرباتریها و عدم نشتی اسید را بررسی کنید.

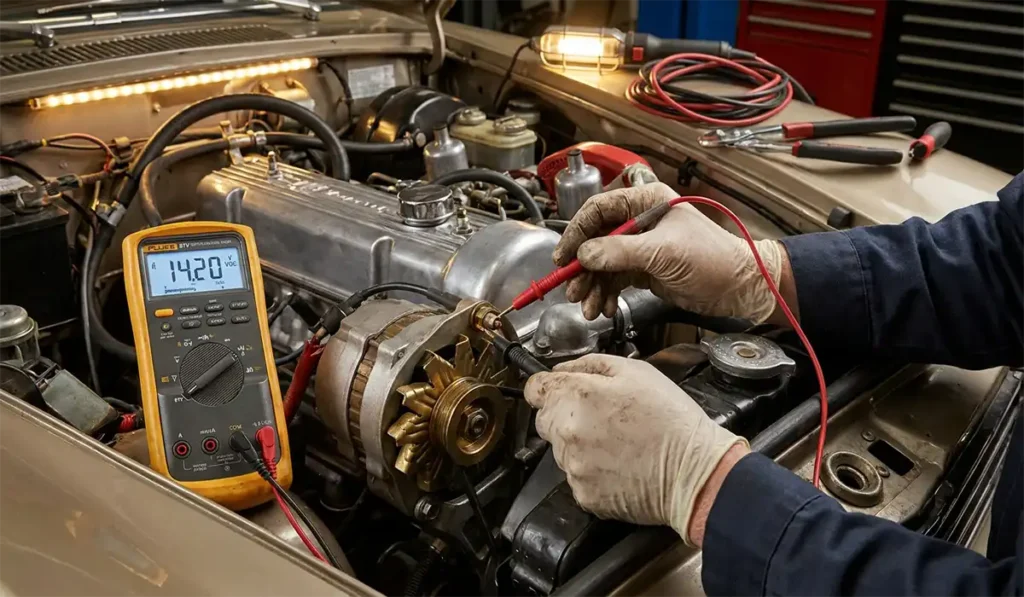

راهنمای گامبهگام تست عیبیابی با مولتیمتر (ولتمتر دیجیتال)
برای تعیین دقیق منشا عیب در کمتر از ۵ دقیقه، یک مولتیمتر ساده روی وضعیت سنجش ولتاژ مستقیم (DC Voltage – رنج 20V) قرار داده و تستهای زیر را اجرا کنید:
[مرحله ۱: تست استاتیک] موتور خاموش: ولتاژ باتری باید بین 12.4 تا 12.7 ولت باشد.
[مرحله ۲: تست استارت] حین چرخاندن سوییچ: ولتاژ نباید به زیر 9.6 ولت افت کند.
[مرحله ۳: تست دینام] موتور روشن (دور موتور 2000): ولتاژ باید بین 13.8 تا 14.4 ولت باشد.
۱. تست استاتیک ولتاژ باتری (موتور خاموش)
پراب قرمز را به قطب مثبت (+) و پراب مشکی را به قطب منفی (−) باتری متصل کنید:
- 12.6 ولت یا بیشتر: باتری کاملاً شارژ و سالم است.
- 12.2 تا 12.4 ولت: باتری حدود ۵۰ تا ۷۵ درصد شارژ دارد.
- کمتر از 12.0 ولت: باتری دشارژ عمیق شده یا سلولهای سربی آن تخریب شدهاند.
۲. تست افت ولتاژ هنگام استارت (Cranking Test)
در حالی که پرابها به باتری متصل هستند، از شخص دیگری بخواهید استارت بزند:
- چنانچه ولتاژ در لحظه استارت زدن به کمتر از 9.6 ولت سقوط کند، مقاومت داخلی باتری افزایش یافته و باتری توان نگه داشتن بار الکتریکی را ندارد و باید تعویض شود.
۳. تست عملکرد شارژ دینام (موتور روشن)
موتور را روشن کرده و دور موتور را روی ۱۵۰۰ الی ۲۰۰۰ نگه دارید:
- ولتاژ بین 13.8 تا 14.5 ولت: دینام و آفتامات کاملاً سالم بوده و خروجی استاندارد دارند.
- ولتاژ کمتر از 13.21 ولت: دینام برق کافی تولید نمیکند؛ نقص در زغالها، دیودها یا سیمپیچ وجود دارد.
- ولتاژ بالای 14.8 ولت: رگولاتور خراب است و مدار در وضعیت Overcharge قرار دارد.
{اخطار فنی بحرانی }
هرگز برای تست سلامت دینام، سرباتری را هنگام روشن بودن موتور جدا نکنید. این روش قدیمی در خودروهای انژکتوری به دلیل حذف اثر خازنی و پایدارساز باتری، باعث ایجاد جهش ولتاژی (Load Dump) تا بیش از ۱۰۰ ولت شده و ECU و سنسورهای حساس را در کسری از ثانیه میسوزاند.
برای مطالعه استانداردهای صنعتی مرتبط با تست تجهیزات برقی و روشهای ارزیابی عمر مفید باتری و آلترناتور، میتوانید راهنمای فنی موسسه معتبر ایمنی و نگهداری خودرو AAA Automotive و دستورالعملهای تست مدار الکتریکی مرکز خدمات تخصصی Bridgestone Tire and Auto را بررسی کنید.
سوالات متداول (FAQ)
۱. بعد از روشن شدن چراغ باتری چقدر میتوان رانندگی کرد؟
این زمان کاملاً به میزان شارژ اولیه باتری و تعداد مصرفکنندههای روشن بستگی دارد. در صورت خاموش کردن تمامی ادوات غیرضروری، در خودروهای فاقد فرمان برقی بین ۲۰ تا ۴۵ دقیقه و در خودروهای مدرن با سیستمهای متعدد الکترونیکی کمتر از ۱۵ تا ۲۰ دقیقه زمان خواهید داشت. پس از رسیدن ولتاژ به مرز ۱۰.۵ ولت، ECU مدار را مسدود کرده و پیشرانه بلافاصله خاموش خواهد شد.
۲. چرا چراغ باتری ماشین در دور موتور بالا خاموش میشود؟
این حالت ناشی از فرسایش و کوتاهی زغالهای دینام یا ضعیف شدن فنر پشت آنهاست. با افزایش دور موتور و شتاب چرخش روتور، نیروی گریز از مرکز یا تماس مکانیکی بهتر زغال با حلقههای لغزنده برقرار شده و ولتاژ لحظهای بالا میرود. با افت گاز، دوباره اتصال ضعیف شده و چراغ روشن میشود. این هشدار صریح برای تعویض زغالهای دینام پیش از خرابی کامل است.
۳. علت روشن و خاموش شدن نامنظم (چشمک زدن) چراغ باتری چیست؟
چشمک زدن تصادفی نشاندهنده قطعی مقطعی در مدار تحریک، سوختن یک دیود از پل دیود، شل بودن تسمه دینام و هرزگردی آن روی پولی، یا شل بودن فیش اتصال برق دینام (پشت آلترناتور) است.
۴. آیا خرابی باتری میتواند باعث سوختن دینام شود؟
بله. زمانی که یک باتری فرسوده یا اتصالکوتاه شده درون مدار قرار دارد، دینام ناچار است برای جبران افت ولتاژ مداوم، پیوسته با حداکثر توان خروجی و آمپراژ بالا کار کند. این جریان کشی مداوم باعث بالا رفتن دمای سیمپیچهای استاتور، ذوب شدن لایههای عایق شلاک و در نهایت سوختن دینام میگردد.
۵. چرا پس از تعویض دینام یا باتری، چراغ هشدار کماکان روشن میماند؟
در بسیاری از خودروهای مدرن، کد خطای ثبت شده ناشی از افت ولتاژ در حافظه بلندمدت ECU باقی میماند و نیاز به ریست با دستگاه دیاگ (OBD-II Scanner) دارد. همچنین در خودروهای مجهز به سنسور جریان باتری (IBS)، پس از تعویض باتری باید عملیات تطبیق و تعریف باتری (Battery Registration) به سیستم معرفی شود.
۶. پدیده برقدزدی خودرو چیست و چه ارتباطی با چراغ باتری دارد؟
برقدزدی (Parasitic Drain) به مصرف جریان الکتریکی توسط قطعات معیوب (مانند سیستم صوتی غیراستاندارد، دزدگیر غیرفابریک یا سوختن رلهها) در زمان خاموش بودن خودرو گفته میشود. برقدزدی چراغ باتری را حین حرکت روشن نمیکند، بلکه بدون نقص در دینام، باتری سالم را ظرف چند ساعت در حالت توقف کامل تخلیه مینماید.
۷. آیا شستوشوی موتور (موتورشویی) باعث روشن شدن چراغ باتری میشود؟
بله. نفوذ مستقیم آب و مواد شوینده به داخل شیارهای خنککننده دینام میتواند روی دیودها و رگولاتور اتصال کوتاه ایجاد کند. همچنین مرطوب شدن تسمه دینام اصطکاک را از بین برده و باعث لغزش تسمه و کاهش دور دینام میشود.
۸. آیا نوسان چراغ باتری به سیستم انتقال قدرت (گیربکس اتوماتیک) صدمه میزند؟
بله. شیرهای برقی (سولنوئیدها) و ماژول کنترل الکترونیکی گیربکس (TCU) حساسیت فوقالعادهای به ثبات ولتاژ دارند. افت ولتاژ سبب خطای تعویض دندهها، ضربه شدید هنگام تعویض دنده (کوبش گیربکس) و در نهایت ورود به حالت اضطراری (Limp Mode) میشود.
