اولین و مهمترین واقعیتی که باید در همین لحظه بدانید این است: خیر، ترمز خودروی شما از کار نیفتاده است.

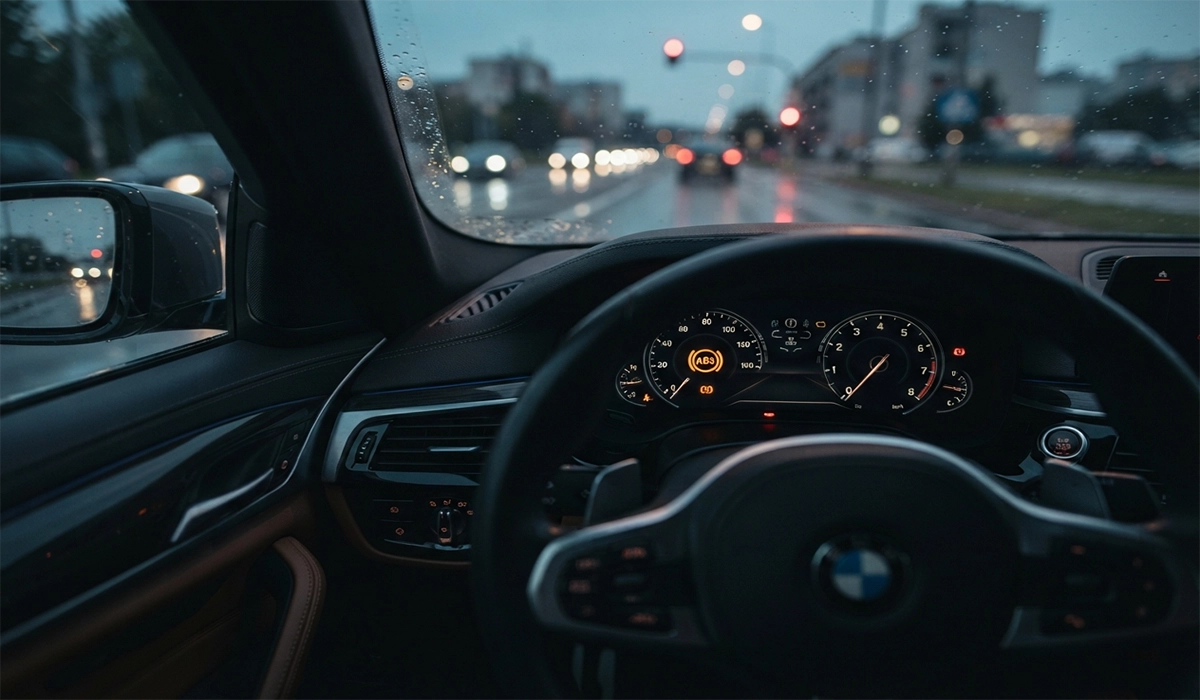

بسیاری از رانندگان با روشن شدن ناگهانی چراغ زرد یا نارنجی ABS روی کلاستر دچار پنیک و ترس شدید میشوند و تصور میکنند سیستم توقف خودرو کاملاً قطع شده است. این یک تصور غلط، غیرعلمی و بسیار خطرناک است. زمانی که عبارت چراغ ABS روشن شد را در ذهن مرور میکنید یا آلارم آن را پشت آمپر میبینید، سیستم هوشمند کنترل پایداری خودرو صرفاً در حال اعلام یک پیام مشخص و محدود است: سیستم الکترونیکی ترمز ضد قفل غیرفعال شده است، اما سیستم ترمز هیدرولیک پایه همچنان با قدرت توقف 100% کار میکند.
شما ترمز نخواهید برید، پدال زیر پای شما خالی نخواهد کرد، اما نحوه توقف و دینامیک خودرو در زمان ترمزگیری تغییر کرده است. در این مقاله جامع، به صورت کاملاً فنی، بدون حاشیه و با رویکرد مهندسی مکانیک، دلایل این هشدار سیستم ترمز و اقدامات الزامی پس از آن را تا سطح کدهای خطا کالبدشکافی میکنیم.
آیا با روشن شدن چراغ ABS، ترمز میبریم؟ (تحلیل فیزیکی و مکانیکی)
پاسخ کوتاه و قطعی، خیر است. برای درک اینکه چرا ترمز نمیبرید، باید بدانید سیستم ترمز هر خودروی مدرن به صورت “Fail-Safe” طراحی شده است. این سیستم از دو مدار کاملاً مستقل اما مکمل تشکیل شده است:
۱. سیستم هیدرولیک مکانیکی (ترمز پایه)
۲. سیستم الکترونیکی ضد قفل (ABS)
عملکرد پایه سیستم ترمز کاملاً مکانیکی و متکی بر سیالات هیدرولیک است. وقتی پدال ترمز را فشار میدهید، نیروی پای شما توسط بوستر (مکش موتور) تقویت شده و به سیلندر اصلی (Master Cylinder) منتقل میشود. این سیلندر، روغن ترمز را تحت فشار بالا از طریق لولههای فولادی به سمت کالیپرهای هر چرخ هدایت میکند تا لنتها روی دیسک فشرده شوند.
در حالت عادی، روغن ترمز از داخل بلوک هیدرولیکی ABS (HCU) عبور میکند. شیرهای برقی داخل این بلوک از نوع Normally Open (در حالت عادی باز) هستند. یعنی اگر برق کل ماشین هم قطع شود، یا کامپیوتر ABS بسوزد، مسیر عبور روغن باز میماند. بنابراین، روشن شدن چراغ پشت آمپر هیچ وابستگی مستقیمی به توانایی مکانیکی فشرده شدن لنتها ندارد.
پس آلارم ترمز ای بی اس دقیقاً چه میگوید؟
این چراغ هشدار میدهد که در صورت ترمزگیری ناگهانی، سیستم توانایی جلوگیری از قفل شدن چرخها را ندارد. از نظر فیزیک دینامیک، اصطکاک ایستایی همیشه بیشتر از اصطکاک جنبشی است. وقتی چرخها قفل میشوند، لاستیک به جای چرخش، روی سطح جاده سر میخورد.
قفل شدن چرخها به معنای از دست رفتن کامل بردار نیروی جانبی تایر است؛ یعنی شما دیگر کنترلی روی فرمانپذیری خودرو ندارید. ترمز شما میگیرد، اما ماشین مانند یک بلوک یخی در مسیر مستقیم سُر میخورد و با چرخاندن فرمان نمیتوانید از برخورد با مانع فرار کنید. تفاوت در حفظ فرمانپذیری در شرایط بحرانی است، نه در اصلِ توانایی توقف.
برای درک دقیقتر معماری این سیستم، مطالعه نحوه عملکرد سیستم ترمز ضد قفل (ABS) از منابع مرجع جهانی الزامی است.
۵ علت اصلی که چراغ ABS روشن شد (بررسی فنی)
- کثیفی، قطعی یا خرابی سنسورهای سرعت چرخ (Wheel Speed Sensors)
- کاهش سطح روغن ترمز در مخزن هیدرولیک
- سوختگی فیوزها یا خرابی رلههای مرتبط با سیستم ABS
- نقص فنی در پمپ هیدرولیک یا سوختن یونیت الکترونیکی ABS (ECU/HCU)
- افت شدید ولتاژ باتری یا نقص در سیستم شارژ (دینام)
در ادامه هر یک از این موارد را از دیدگاه یک متخصص فنی کالبدشکافی میکنیم. تعویض کورکورانه قطعات بدون درک این مکانیزمها، صرفاً هدر دادن سرمایه است.
۱. کثیفی یا خرابی سنسورهای سرعت چرخ
این شایعترین و محتملترین دلیل برای روشن شدن اخطار ABS است. سنسورهای سرعت چرخ (Wheel Speed Sensors) قطعات الکترومغناطیسی (اغلب از نوع اثر هال یا القایی) هستند که روی توپی چرخ، دقیقاً روبروی یک حلقه دندانهدار (رینگ ABS یا پلوس) نصب میشوند. وظیفه آنها گزارش لحظهای سرعت دوران هر چرخ به یونیت ترمز است.
از آنجا که این سنسورها در پایینترین نقطه خودرو و در معرض شدیدترین آلودگیها قرار دارند، تجمع گلولای، برف، برادههای آهنی ناشی از سایش لنت و دیسک، میتواند میدان مغناطیسی سنسور را مختل کند. در این حالت، سنسور دادههای غلط ارسال کرده یا کلاً ارتباطش قطع میشود. یونیت ABS به محض دریافت دادههای متناقض (مثلاً سه چرخ با سرعت 80km/hمیچرخند اما چرخ چهارم صفر گزارش میشود)، متوجه خطا شده و سیستم را برای جلوگیری از عملکرد اشتباه، غیرفعال میکند. خطای سنسور ترمز ای بی اس معمولاً با تمیز کردن یا تعویض سیمکشی آسیبدیده حل میشود و همیشه نیاز به تعویض خود سنسور نیست.

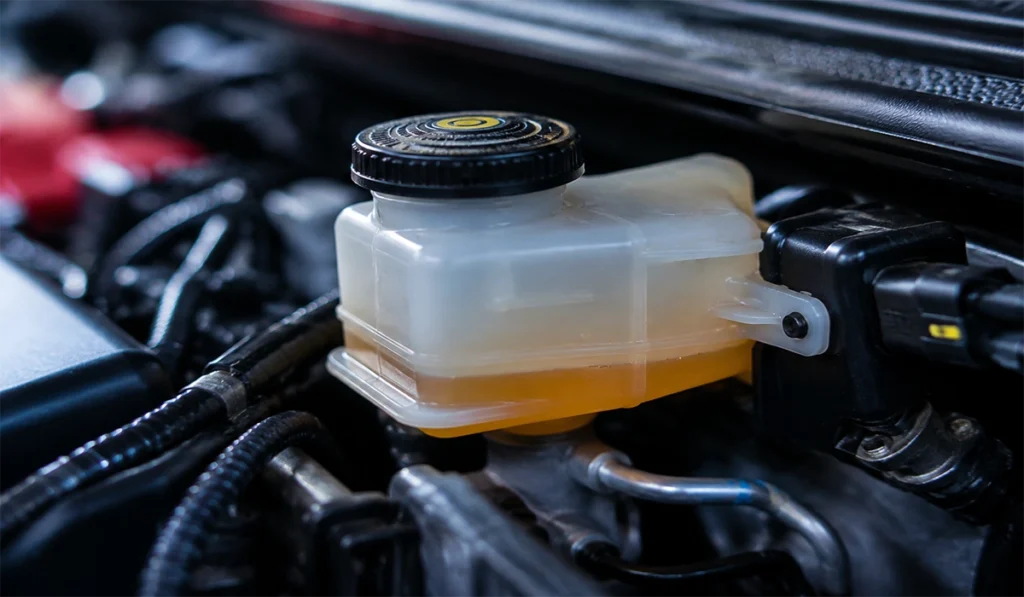

۲. افت سطح روغن ترمز
سیستم ضد قفل برای تنظیم فشار هیدرولیک در کسری از ثانیه (تا ۱۵ بار در ثانیه)، به حجم و فشار استانداردی از روغن ترمز نیاز دارد. مخزن روغن ترمز دارای یک سنسور سطح (Level Sensor) است. اگر روغن ترمز به دلیل نشتی در شلنگها، کالیپرها، یا حتی سایش بیش از حد لنتها (که باعث پایین رفتن پیستون و مکش روغن به داخل کالیپر میشود) از حد مجاز (Min) پایینتر بیاید، این افت فشار به عنوان یک خطر ایمنی جدی تلقی میشود. در این حالت، یونیت فرمان روشن شدن چراغ را صادر میکند. بررسی چشمی مخزن روغن ترمز یکی از ابتداییترین قدمها در عیبیابی است.
۳. سوختن فیوز یا رله سیستم ABS
سیستمهای الکترونیکی خودرو با برق مستقیم (DC) کار میکنند. پمپ ABS برای تولید فشار متقابل هیدرولیک در زمان عملکرد، به جریان آمپر بالایی نیاز دارد (گاهی تا 30A یا بیشتر). برای محافظت از مدارها در برابر نوسانات برقی یا اتصالی، از فیوز ترمز و رلههای قدرتمندی استفاده میشود.
اگر به دلیل یک اتصالی موقت در سیمکشی، شستشوی غیرتخصصی موتور با آب پرفشار، یا استهلاک طبیعی، فیوز مربوط به یونیت یا پمپ بسوزد، برق کل سیستم قطع میشود. در نتیجه، یونیت از مدار خارج شده و چراغ روشن میشود. این سادهترین و ارزانترین علت روشن ماندن چراغ ABS است که با یک تست پیوستگی ساده (Continuity Test) توسط مولتیمتر قابل تشخیص است.
۴. خرابی پمپ یا یونیت ABS
این بخش، قلب تپنده و در عین حال هزینهبرترین قطعه سیستم ترمز ضد قفل است. مجموعه ABS از دو بخش اصلی تشکیل شده است:
- ECU (Electronic Control Unit): مغز متفکر که دادهها را تحلیل میکند.
- HCU (Hydraulic Control Unit): بلوک هیدرولیکی حاوی شیرهای برقی (Solenoid Valves) و پمپ اکومولاتور.
نفوذ رطوبت به دلیل تعویض نکردن طولانیمدت روغن ترمز (روغن ترمز خاصیت جذب رطوبت شدید یا Hygroscopic دارد) باعث زنگزدگی و گیرپاژ کردن شیرهای برقی داخل بلوک HCU میشود. همچنین، خرابی بردهای الکترونیکی داخل ECU به دلیل حرارت بالای محفظه موتور یا نوسانات برقی، باعث میشود ارتباط یونیت با شبکه CAN خودرو قطع شود. رفع خطای سیستم ضد قفل در این سناریو به هیچ وجه در محل امکانپذیر نیست و نیاز به باز کردن کل یونیت، تخلیه روغن و تعمیر یا تعویض آن در آزمایشگاههای تخصصی الکترونیک خودرو دارد.
۵. افت ولتاژ باتری یا خرابی دینام
یونیتهای کنترلی مدرن (ECUs) به تغییرات ولتاژ بسیار حساس هستند. ولتاژ استاندارد شبکه برق خودرو در حالت روشن باید بین 13.5V تا 14.4V باشد. اگر دینام به درستی باتری را شارژ نکند یا سلولهای باتری خراب شده باشند و ولتاژ به زیر افت کند، یونیت ABS به دلیل کمبود انرژی لازم برای پردازش سریع و راهاندازی پمپ، خود را خاموش میکند. در بسیاری از مواقع، روشن شدن اخطار ABS صرفاً یک نشانه ثانویه از مرگ قریبالوقوع باتری یا سوختن دیودهای دینام است.

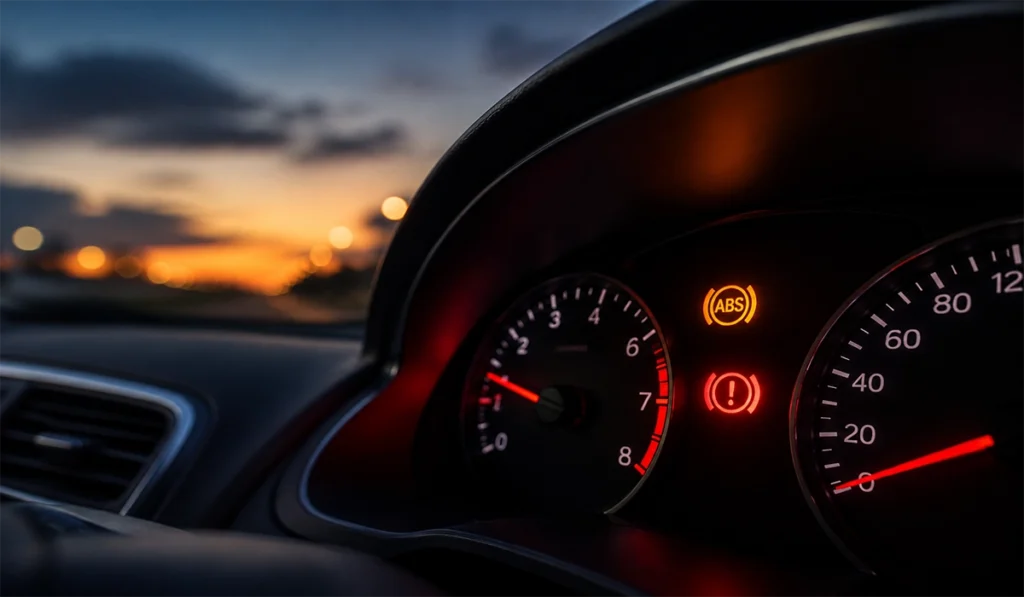

خطر مرگ: روشن شدن همزمان چراغ ABS و چراغ قرمز ترمز!
اگر تا به اینجای مقاله بارها تأکید کردیم که با روشن شدن چراغ زرد ABS ترمز مکانیکی از کار نمیافتد، اینجا دقیقاً همان نقطهای است که باید به شدت نگران شوید و اقدام قاطعانه انجام دهید.
اگر روشن شدن همزمان چراغ ABS و چراغ ترمز دستی (چراغ قرمز رنگی که معمولاً با علامت (!)، آیکون لنتی که داخل آن علامت تعجب است، یا کلمه BRAKE نمایش داده میشود) در حال حرکت رخ داد، شما با یک وضعیت اضطراری و بالقوه مرگبار روبرو هستید. این ترکیب هشداری در کلاستر خودرو دو معنی کاملاً مشخص و مهندسی شده دارد:
۱. نشت کامل و افت شدید فشار سیستم دوگانه هیدرولیک: سیستم ترمز دارای دو مدار ضربدری (X-Split) یا جلو-عقب است. اگر روغن ترمز به دلیل پاره شدن شلنگ یا ترکیدن اورینگ کالیپر به حدی تخلیه شود که شناور داخل مخزن به پایینترین حد خود برسد، چراغ قرمز روشن میشود. در این حالت، شما نیمی یا تمام سیستم مکانیکی ترمز را از دست دادهاید. با فشردن پدال، پدال تا انتها پایین میرود (پدال اسفنجی یا خالی کردن پدال) و ماشین متوقف نخواهد شد.
۲. از کار افتادن کامل سیستم EBD (توزیع الکترونیکی نیروی ترمز): خودروهای مدرن فاقد شیر تناسبی مکانیکی (Proportioning Valve) برای محور عقب هستند. وظیفه تنظیم فشار روغن چرخهای عقب بر عهده نرمافزاری به نام EBD است که درون پردازنده ABS قرار دارد. اگر یونیت به طور کامل بسوزد، EBD نیز از کار میافتد و چراغ قرمز ترمز به همراه ABS روشن میشود. در این سناریو، در اولین ترمزگیری شما، فشار کامل روغن به چرخهای سبک عقب میرود، چرخهای عقب بلافاصله قفل میشوند و عقب خودرو به شدت منحرف شده و خودرو اسپین (چرخش ۳۶۰ درجه به دور خود) خواهد شد که در جادهها مستقیماً منجر به واژگونی یا برخورد با گاردریل میشود.
در این شرایط، تحت هیچ شرایطی به رانندگی ادامه ندهید. برای اطلاعات تخصصیتر در مورد سایر هشدارهای داشبورد و جداسازی خطاهای خطرناک از خطاهای سرویس، راهنمای جامع ما درباره [چراغهای هشدار پشت آمپر] را به دقت مطالعه کنید.
وقتی چراغ ABS روشن شد چه کار کنیم؟ (۳ اقدام ایمن)
رفتار شما بلافاصله پس از دیدن این آلارم باید سیستماتیک و مهندسی شده باشد. اشتباهات رایج ناشی از ترس میتواند منجر به تصادف شود.
- ۱. حفظ خونسردی و پرهیز از ترمزهای ناگهانی (Threshold Braking):
همانطور که گفته شد ترمز کار میکند. اما به دلیل عدم حضور ABS، در صورت فشردن ناگهانی و محکم پدال، چرخها قفل میکنند. شما باید نقش ABS را به صورت دستی ایفا کنید. تکنیکی به نام Threshold Braking وجود دارد؛ یعنی پدال را تا مرز قفل شدن چرخها فشار دهید و اگر احساس کردید چرخ در حال سُر خوردن است، کمی فشار را کم کنید. این کار نیاز به مهارت دارد.
- ۲. افزایش ۳ برابری فاصله طولی:
بدون سیستم ضد قفل، مسافت توقف شما (Braking Distance) روی سطوح خیس، یخزده یا لغزنده به شدت افزایش مییابد. فاصله طولی با خودروی جلویی را حداقل سه برابر حالت عادی افزایش دهید تا در صورت نیاز به توقف کامل، فضای کافی برای سُر خوردن ایمن داشته باشید.
- ۳. توقف ایمن و عدم قطع باتری:
در اولین مکان امن پارک کنید. برخی از رانندگان با برداشتن سرباتری سعی در ریست کردن سیستم دارند. این کار اشتباه است؛ با برداشتن سرباتری، حافظه موقت (RAM) پاک میشود، اما خطای ABS در حافظه دائمی (EEPROM) یونیت ثبت شده و تا زمانی که عیب فیزیکی برطرف نشود، پاک نخواهد شد. فقط دادههای ارزشمند فریز فریم (Freeze Frame Data) را برای تعمیرکار از بین میبرید.
دیاگ تخصصی و رفع خطای ABS در محل با امداد خودرو پردیس
عیبیابی سیستمهای ترمز مدرن با حدس و گمان و مکانیکیِ سنتی پیش نمیرود. سیستم ABS از طریق شبکه ارتباطی CAN-Bus با دستگاههای عیبیاب (OBD-II) ارتباط برقرار میکند. خطاهای مربوط به این سیستم با پیشوند “C” (Chassis Codes) نمایش داده میشوند (مثلاً C1095 مربوط به خرابی مدار پمپ هیدرولیک).
تلاش برای تعمیر یا تعویض قطعه بدون خواندن دقیق کدهای خطا، اتلاف محض وقت و هزینه است. آیا مشکل از سنسور چرخ جلو چپ است یا چرخ عقب راست؟ آیا قطعی در سیمکشی است یا سنسور سوخته است؟ پاسخ این سوالات فقط توسط دیاگ تخصصی داده میشود.
روشن ماندن چراغ ABS یعنی سیستم ایمنی خودرو شما در شرایط بحرانی عمل نخواهد کرد و جان سرنشینان در خطر است. ما در تیم مهندسی و امدادی خود، با استفاده از دستگاههای دیاگ پیشرفته، امکان خواندن و تحلیل دقیق پارامترهای زنده (Live Data) سیستم ترمز را داریم. برای عیبیابی دقیق و رفع علمی مشکل، بدون نیاز به یدککشی، همین حالا با مکانیک سیار پردیس تماس بگیرید.
سوالات متداول (FAQ) تخصصی در مورد خطاهای ترمز
آیا میتوانم با چراغ ABS روشن به مسافرت جادهای بروم؟
از نظر فیزیکی بله، موتور بدون مشکل کار میکند و ترمز پایه هیدرولیک فعال است. اما از نظر ایمنی و منطق مهندسی، مطلقاً خیر. شما در حال راندن یک پرتابه یک و نیم تنی هستید که قابلیت واکنش و پایداری خود را در شرایط اضطراری (مثل ترمزگیری برای فرار از برخورد با حیوانی در جاده بارانی یا ترمز روی سطوح دوگانه) از دست داده است. سفر با این وضعیت ریسک تصادف را به صورت تصاعدی بالا میبرد.
آیا روشن بودن چراغ ABS باعث رد شدن در معاینه فنی میشود؟
در تمامی مراکز استاندارد معاینه فنی، روشن بودن هرگونه چراغ هشدار مربوط به ایمنی شاسی و ترمز (ABS, ESP, Airbag) منجر به مردودی قطعی خودرو در تستهای ایمنی میشود، حتی اگر قدرت ترمزگیری روی غلتکهای دستگاه معاینه در محدوده مجاز باشد. سیستم ایمنی اکتیو خودرو باید بدون نقص باشد.
هزینه رفع خطای سنسور ترمز ای بی اس چقدر است؟
این کاملاً بستگی به تشخیص دقیق دیاگ دارد. اگر مشکل صرفاً کثیفی سنسور با براده لنت یا شل شدن سوکت به دلیل ارتعاشات باشد، تنها هزینه شما اجرت دیاگ و سرویس کنتاکتها خواهد بود. اما اگر پمپ داخلی سوخته باشد، یا برد پردازنده HCU در اثر نوسان برق آسیب دیده باشد، هزینه تعمیرات میلیونی و نیازمند تعویض قطعات اساسی خواهد بود.
چراغ ABS بعد از رفتن به کارواش و شستشوی ماشین روشن شده است، چه کار کنم؟
آب پرفشار لانس کارواشها وارد سوکتهای سنسور سرعت چرخ، یا حتی جعبه فیوز محفظه موتور شود و اتصال کوتاه (Short Circuit) موقت ایجاد کند. در بسیاری از موارد نیازی به تعمیر نیست؛ پس از خشک شدن کامل سیستم با گرمای موتور یا نور آفتاب (طی چند ساعت)، اتصال مجدداً برقرار شده و با حرکت دادن خودرو به بالای سرعت 20km/h (رسیدن به حدنصاب Self-Test سیستم)، چراغ خود به خود خاموش میشود. در صورت عدم خاموشی، باید دیاگ زده شود.
آیا سیستم ABS همیشه باعث کاهش مسافت توقف (خط ترمز) میشود؟
خیر، این یک باور غلط مهندسی است. در سطوح سخت و آسفالت خشک یا خیس، ABS مسافت توقف را به شدت کاهش میدهد و بهینهترین حالت توقف را فراهم میکند. اما در سطوح سست مانند برف تازه، شن و ماسه عمیق یا گلولای، خودرو بدون ABS با قفل کردن چرخها، تودهای از برف یا شن را جلوی تایر جمع میکند که مانند گوه عمل کرده و ماشین را سریعتر متوقف میکند. ABS در برف و شن با جلوگیری از قفل شدن چرخ، این توده بازدارنده را از بین میبرد و ممکن است مسافت توقف را اندکی افزایش دهد، هرچند همچنان فرمانپذیری را حفظ میکند.
تفاوت روشن شدن چراغ چک (Check Engine) با چراغ ABS چیست؟
چراغ چک مستقیماً مربوط به خطاهای مدیریت موتور، سیستم سوخترسانی، احتراق و سیستم آلایندگی (مربوط به کدهای خطای سری P مانند Powertrain) است. اما چراغ ABS مستقیماً به سیستم تعلیق، ترمز و ایمنی شاسی (کدهای سری C مانند Chassis) مرتبط است. ارتباط این دو سیستم تنها زمانی صورت میگیرد که کنترل پایداری الکترونیکی (ESP/ESC) برای کاهش گشتاور موتور در هنگام لغزش چرخها مداخله کند، که در صورت خرابی ABS، این تعامل نیز از دست میرود.
